*설치방법은 5번째사진을 참고하세요 *위표에서 전기료를 100원으로 가정할때 압력이 1k씩증가할때 전기료가 시간과 전류로인해 급상승합니다 *압력6k 에서전기료가100원이라면8k에서는116.4원 대략16.5%전기료가 더듭니다 6k에서 한달에 전기료가 3만원일경우 8k에서는 34.950원 정도 됩니다 *기계식압력스위치의문제점인 10k설정시 8k 미만에서 동작되기때문에 실제사용시 대부분 8k이하 낮은 압력으로 에어공구를 사용하는 경우가 발생되어 비효율적인작업과 전기료의 약20%손실(10k기준) 콤퓨레셔의 수명단축 모타의 과부하등 문제가 발생되었습니다 *기계식압력스위치를 10k로 사용하는 콤퓨레셔일경우 전자식 정압스위치로 교체할경우 압력8k로 설정해서 사용하면됩니다 8k설정시 8k에서 정지하고 7.9k에서동작합니다 압력변화에 바로 응답하는 장점이 있습니다 압력설정치는 콤푸레셔 특성에 따라 폭을 조절할수 있으며 최고 10k까지 변경할수 있습니다
*압력스위치 에 사용되며 기존 기계식압력스위치의 콤퓨레샤에 단순하게 적용할수 있습니다 *일반적인 단순기계식스위치의 단점을 개선시킨 것으로 성능이 매우뛰어납니다 *전자식이므로 원하는데로 상점/하점 압력을 미세하게 조절할수 있습니다 *압력설청치 이하로 될시 빠르게 콤푸레샤가 동작되므로 압력편차가 없어 작업에 효율성을 극대화 합니다 *기계식 압력스위치의 문제점인 압력오차 1k~3k의 차이로 인해 실제 에어공구효율이 불규칙했으나 전자삭의 장점인 정확한 압력동작 방식으로 일정한 압력을 유지할수 있어 작업효율을 극대화 하였습니다 *기계식스위치의 약점을 보완하기위해 대부분 과압설정으로 운전하여 전기료 손실이 발생되었으나 전자식의 장점인 정압기능으로 인해 전기료를 절감하는 장점이 있고 콤퓨레사에 무리를 주지않습니다 *보수성 유지관리를 용이하기위해 10년이상 생산가능한 규정 부품만을 사용해 제작하였습니다

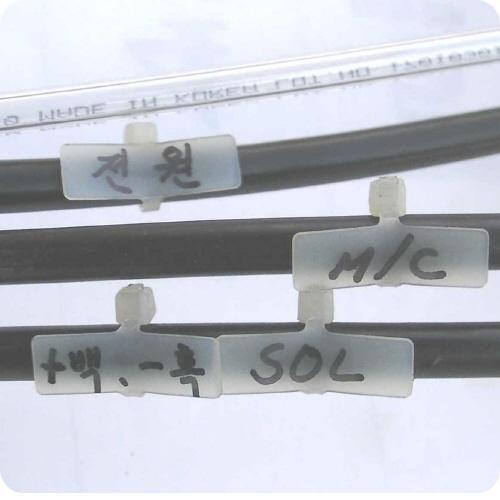

*설치요령>운전방법>압력설정(배선구분은 전선에 표기되어 있습니다 ) 1.설치시=진동이 없는벽등에설치(카바를 열면 고정구멍이 있습니다) 2.입력선AC220=단순계기전원임으로 콘센트등에 연결합니다 3.기동선=AC220=마그네트코일에 연결합니다(마그네트코일은 모타전압과 틀릴수도있으니 확인후결선) 4.출력DC24V=배기변 솔레노이드사용시 연결(극성에 주의하세요) 5.에어호스=탱크압력측정호스이므로 기존압력게이지의배관을이용합니다 6.기본설정은 8K에 설정되어 있으며 그대로 사용하셔도 되며 변경시 계기판 옆 설명내용대로 변경하면됩니다 7.압력설정폭이 크면 압력효율이 저하되며 전기료가상승하므로 상하폭을 0.1K(예_정지압력8K~운전압력7.9K) 콤프레셔가 자주 동작될경우는 타이머 설정을 길게 해서 사용하면되며 중요한것은 에어가 새는것을 막는것이 제일 중요합니다 에어새는곳이 없다면 0.1K설정폭이 제일효율이 높습니다
*압력센서설정=F1모드사용 ST1값=8 ST2값=7.9(사용권장설정치입니다)

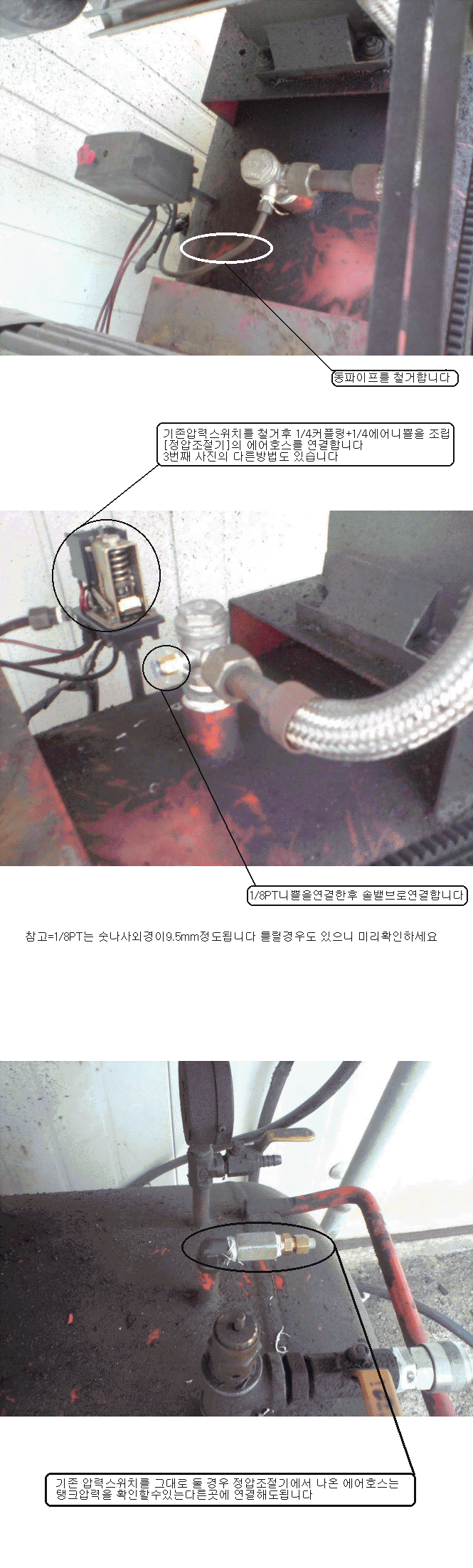

*4/1pt 니쁠+4/1pt커플링은 기존압력스위치를 제거한후 정압박스의 에어호스와 연결하세요 *8/1pt 니쁠은 체크벨브측의 동파이프를 제거한후 솔밸브와 연결하세요
